アプリケーション:
- 建築的ガラス
- タッチスクリーンとフラットモニター
- OLED アプリケーション
- スマートガラスアプリケーション
- 透明の帯電防止フォイル
- 光起電セル
- 着氷防止とヒートティングアプリケーション
- バッテリー
シート抵抗測定
EddyCus® TF ラボシリーズテスティング装置は、ガラス、ウェファー、プラスチック、またはフォイルの低および高伝導性のシート抵抗決定、シングルポイントのコンタクトのないように設計されています。 装置は、メタルフォイルとシートといったリアルタイムの壁の測定に適用できます。
| 透明の薄いフィルム | メタルの薄いフィルム |
|---|---|
| TCO (ITO, AZO, FTO) | アルミニウム |
| 炭素 | モリブデン |
| CNT (カーボンナノチューブ) | 亜鉛 |
| メタルナノワイヤ | 鉄 |
| より多く | より多く |
ソフトウェアとハンドリング
EddyCus® TF ラボコントロールは、シート抵抗測定、データ追跡、およびデータ分析用のユーザーフレンドリーのソフトウェアです。 SURAGUSは、システムに高いユーザビリティを提供するノートブックまたはタブレットPCにより最適化された、タッチスクリーンのソフトウェアを提供します。
- シート抵抗または厚さのリアルタイムの描写
- 誘導マニュアルマッピングのマッピングモジュール
- データセットの収集、保存、データエクスポート機能
- ソフトウェアは直ぐに、シート抵抗またはレイヤーと回路基板の厚さを示す
シングルポイント測定装置
EddyCus® TF lab 2020 Series
EddyCus® TF lab 2020SR
EddyCus® TF lab 2020SR は、研究室のアプリケーションおよび小さなサンプル用の、レイヤーの厚さ測定装置とシングルポイントシート抵抗です。
- シート抵抗モニタリング[Ohm/sq]
- 薄いフィルムの厚さのモニタリング [nm]
- 低および高い導電性基の壁の厚さのモニタリング[µm]
EddyCus® TF lab 4040 Series

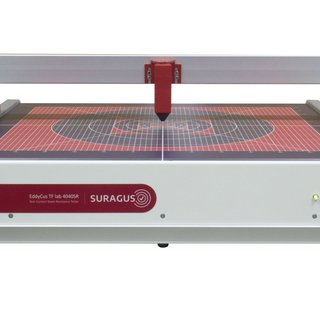

EddyCus® TF lab 4040SR
EddyCus® TF lab 4040SRは、製造会社の研究室、R&Dセンター、品質管理部門 の大きなサンプルのシート抵抗とレイヤーの厚さのコンタクトのなりフィルムの特性化用の、シングルポイント測定装置です。
- 要求にて多数のレイヤーシステムのシート抵抗測定 (フィージビリティ・スタディ)
- レイヤーと回路基板モニタリング[nm]
パフォーマンスとセットアップ
| EddyCus TF lab 2020SR | EddyCus TF lab 4040SR | |
|---|---|---|
| シート抵抗測定 | 渦電流センサー | |
| 回路基板厚さ測定 | 要求による | |
| 回路基板の場所 | 200 x 200 mm² | 400 x 400 mm² |
| 最大サンプルの厚さ (間隔の大きさに影響) |
up to 14mm (20 mm 要求による) (最も厚いサンプルにより規定/アプリケーション) |
1 / 2 / 5 / 10 / 18 mm (50 mm 要求による) (最も厚いサンプルにより規定/アプリケーション) |
| シート抵抗範囲 | 0.0001 – 10 Ohm/sq; 2 % accuracy & 1 % repeatability 10 – 100 Ohm/sq; 3 % accuracy & 1.5 % repeatability 100 – 500 Ohm/sq; 4 % accuracy & 2 % repeatability 100 – 1,000 Ohm/sq; 5 % accuracy & 2.5 % repeatability 1,000 – 3,000 Ohm/sq; 8 % accuracy & 4 % repeatability |
|
| 薄いフィルムの厚さの測定 | シート抵抗に従う | |
| 装置の大きさ (高さ/幅/横) | 445 / 290 / 140 mm | 660 / 760 / 310 mm |
